1).1W-8W AC-DC LED照明使用
这类使用需求的输入电压为90至264Vac，能效达80%，一起供给短路维护、过压维护等维护特性，并供给350mA、700mA恒流，使用领域包含G13、GU10、PAR16、PAR20及嵌灯(downlight)等。
这类使用中能够选用安森美半导体的NCP1015自供电单片开关稳压器。这颗器材集成了固定频率(65/100/130kHz)电流形式控制器和700V的高压MOSFET，供给构建强固的低本钱电源所需的悉数特性，如软启动、频率抖动、短路维护、跳周期、最大峰值电流设定点及动态自供电功用(无需辅佐绕组)等。图3显现的是NCP1015在阻隔型1W-8W规模AC-DC LED照明使用的电路示意图。值得一提的是，NCP1015相同可用于非阻隔型(电路中不含高频变压器)1W-8W规模的AC-DC LED照明使用，电路中能够选用抽头(tapped)电感来进步MOSFET作业的占空比，并改进体系能效及电路功能。

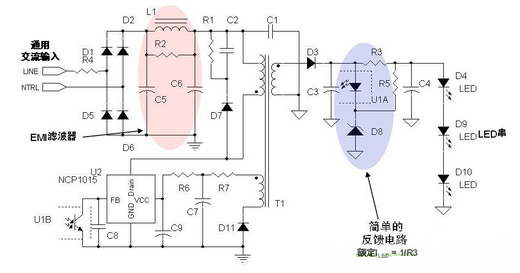

图3：安森美半导体8W LED驱动使用电路示电图(输入电压为85至264Vac)
2).8W-25W AC-DC LED照明使用
美国动力部(DOE)“动力之星”(ENERGYSTAR?)固态照明(SSL)规范中规则任何功率等级皆须强行供给功率因数校对(PFC)。这规范适用于一系列特定商品，如嵌灯、橱柜灯及台灯，其间，住所使用的LED驱动器功率因数须大于0.7，而商业使用中则须大于0.9。但这项规范归于自愿性规范，即能够挑选不遵照或是遵照。

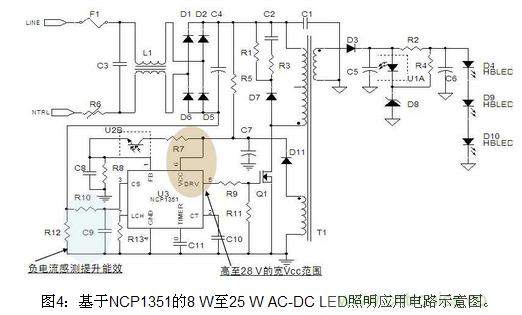

相应地，在8W-25W AC-DC LED照明使用中，咱们思考两种状况，一种是使用没有功率因数需求，即不需选用PFC控制器，另一种是需求选用PFC控制器。在不需求PFC的使用中，咱们假定输入电压规范为90~132Vac或180~264Vac(或通用输入)，能效达85%，供给短路维护及开路维护等维护特性，输出电流为350mA、700mA及1A恒流，相应地能够选用安森美半导体的NCP1028或NCP1351。其间，NCP1028是一款增强型单片开关稳压器，适用于在通用主电源输入的使用中供给数瓦至15W的输出功率。NCP1028的导通阻抗比NCP101x更低，供给800mA峰值电流，具有NCP101x的许多特性，此外还供给过功率维护、内置斜坡抵偿及输入欠压维护等特性。NCP1351则是一款固定导通时刻、可变封闭时刻脉宽调制(PWM)控制器，适用于本钱至关重要的低功率离线反激开关电源使用。这颗器材撑持频率反走，还具有闩锁输入、天然的频率抖动、负电流感测及拓展的电源电压规模等特性。图4显现的是90至264Vac输入条件下根据NCP1351的8W-25W LED照明计划。

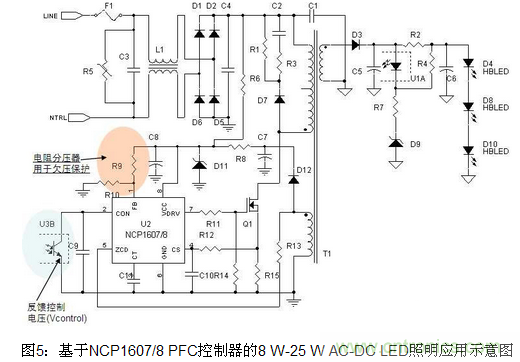

需求PFC的8W-25W AC-DC LED照明使用中，假定输入电压规范为90至264Vac，功率因数高于0.9，能效达80%，供给短路及过功率维护，输出电流相同有350mA、700mA和1A等不一样挑选。在这类使用中，能够选用安森美半导体的NCP1607或NCP1608PFC控制器。NCP1607是一款高性价比的临界导电形式(CrM)PFC控制器。这颗器材与业界规范引脚彻底兼容，简化工程师的规划。可调理的过压维护(OVP)及环路开路维护等功用也增强了规划灵活性及强固性。图5展现的是NCP1607/NCP1608在85至135Vac或185至264Vac输入条件下的LED照明使用计划。
